2.4 Inch DWIN HMI Display Kapasitif Ekran – Dokunmatik

2.4 Inch Dwin HMI Display Kapasitif Ekran - Dokunmatik

2.4 inç yüksek standart TFT LCD modülü dokunmatik Panel ile HMI ekran model, basit güçlü komut seti ile herhangi bir MCU tarafından kontrol edilebilen UART portlu dokunmatik ekranlardır. Bu yüzden çeşitli elektronik ekipmanlarda TFT ekran ve dokunmatik kontrolör olarak kullanılabilir.

Genel Özellikler

2.4 inc ekran

İki Geliştirme Sistemi: DGUS II/ TA10Pin1.0mm FCC bağlantı

DWIN DGUS V7.6 GUI ile kolay kodlama

Görüntü Özellikleri

Renk                           : 18 bit 6R6G6B

LCD Tipi                    : TN, TFT LCD

Görüş Açısı                :  Normal görüş açısı, 70°/70°/50°/70° (L/R/U/D)

Görüntüleme Alanı  : 36,7 mm (G)×49,0 mm (Y)Çözünürlük320×240 piksel (0°/90°/180°/270°)

Parlaklık                     : 270nit

Dokunmatik Parametreler

Tip CTP (Kapasitif dokunmatik panel)

Yapı Aşahi temperli cam yüzey kaplamalı G+G yapısı

Dokunma Modu Destek noktasına dokun ve sürükle

Yüzey sertliği 6H

Işık geçirgenliği  %90'ın üzerinde

Güç

Güç gerilimi   4.5~5.5V, tipik 5V değeri

Çalışma Akımı VCC=5V, maksimum arka ışık, 240mA

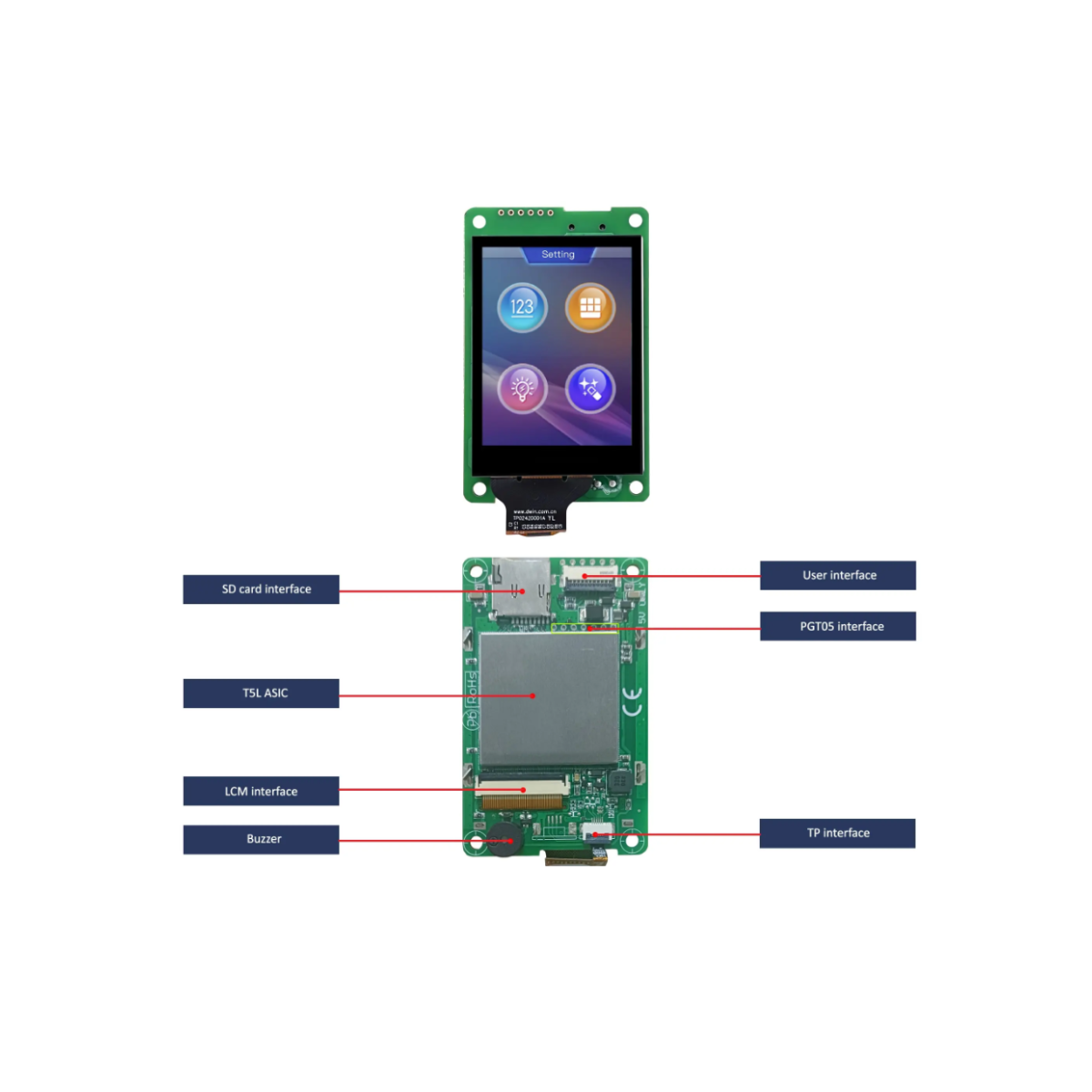

Arayüz

LCM arayüzüFPC40_0.5mm, RGB arayüzü

RTP arayüzü FPC4_1.0mm

CTP arayüzü 6Pin_0.5mm, IIC arayüzü

Baud hızı3150~3225600bps, tipik değer 115200bps

Çıkış VoltajıÇıkış 1, Iout = -4mA;3.0~3.3 V / Çıkış 0, Iout = 4mA;0~0.3 V

Giriş Voltajı(RXDGiriş 1；2.4~5.0V / Giriş 0~0~0.5V

Kullanıcı arayüzüGüç kaynağı ve seri iletişim için 10Pin_1.0mm kilitleme soketi. İndirme hızı(tipik değer): 12KByte/s UART2: TTL/CMOS; UART4: TTL/CMOS;(Yalnızca işletim sistemi yapılandırmasından sonra kullanılabilir)

FlaşYazı tipleri, resimler ve ses dosyaları için 16MBytes NOR Flash. Yeniden yazma döngüsü: 100.000'den fazla kez

Ses 3V pasif buzzer. Güç: <1W

SD arayüzü FAT32. SD arayüzü ile indirilen dosyalar istatistiklerde görüntülenebilir. İndirme hızı: 4Mb/sn

PGT05 arayüzü Ürün yanlışlıkla çöktüğünde, DGUS çekirdeğini güncellemek ve ürünün normale dönmesini sağlamak için PGT05'i kullanabilirsiniz.
