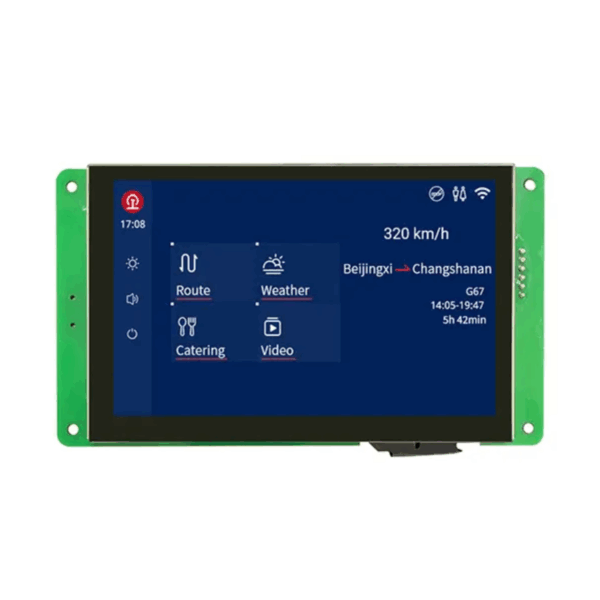

5 Inch DWIN HMI Display Kapasitif Ekran Dokunmatik

Özellikler:

T5L0 ASIC , DGUS II sistemiyle çalışan 16,7M Renkli, ticari sınıf.

5,0 inç 800xRGBx480, 18bit Renkler, UART Seri TFT LCD ekran modülü.

Kapasitif dokunmatik ekran, G+G yapısı, destek noktası dokunma ve sürükleme;

10Pin1.0mm FCC bağlantı kablosu, TTL Arayüzü uart iletişimi;

SD arayüzü ile indirilen dosyalar istatistiklerde görüntülenebilir

Yüksek standart TFT LCD ,IPS Panel.Görüş Açısı 85/85/85/85

Arayüz

LCM arayüzü FPC40_0.5mm, RGB arabirimi

CTP arayüzü COB yapısı, IIC arayüzü

Baud hızı 3150~3225600bps

Çıkış Gerilimi Çıkış 1, Iout =-4mA 2,7~3,2V

Çıkış 0, Iout = 4mA 0,0~0,4V

Giriş gerilimi （RXD） Giriş 1，Iin = 1mA；2,4-5,5V

Giriş 0，Iin = -1mA；0~1,0V

Arayüz UART2: N81

UART4: N81/E81/O81/N82 4 mod (OS yapılandırması)

Kullanıcı arayüzü Güç kaynağı ve seri iletişim için 10Pin_1.0mm kilitleme soketi.İndirme hızı (tipik değer): 12KByte/s

Görüntülemek

Renk 18-bit 6R6G6B

LCD Tipi IPS, TFT LCD

Görüş açısı Geniş görüntüleme açısı, 85°/85°/85°/85° (L/R/U/D)

Ekran Alanı (AA) 108,00 mm (G)×64,80 mm (Y)

Çözünürlük 800×480

arka ışık NEDEN OLMUŞ

Parlaklık DMG80480C050-04WN: 300nit

DMG80480C050-04WTC:250nit

Dokunmatik parametreler

Tip CTP (Kapasitif dokunmatik panel)

Yapı Asahi temperli cam yüzey kaplamalı G+G yapısı

Dokunma Modu Destek noktasına dokunun ve sürükleyin

Yüzey sertliği 6H

Işık geçirgenliği %90'ın üzerinde

Hayat 1.000.000'den fazla kez dokunma

Gerilim ve Akım

Güç gerilimi 4,5~5,5V

Çalışma Akımı VCC = +5V, Arka ışık açık, 300mA

VCC = +5V, Arka ışık kapalı, 100mA

Güvenilirlik testi

Çalışma sıcaklığı -20°C~70°C

Depolama sıcaklığı -30°C~80°C

Çalışma Nemi %10~%90 bağıl nem
