7.0” TFT LCD Geliştirme Kartı – EKT070D

📌 Teknik Özellikler – EKT070D 7.0” TFT LCD Ekran

🔧 ASIC Bilgileri

• Model: T5L2 ASIC (DWIN tasarımı)

• Üretim: 2019’dan itibaren seri üretim

• Dahili NOR Flash: 1 MByte (512 KByte kullanıcı veritabanı için ayrılmış)

• Yeniden Yazma Ömrü: 100.000+ kez

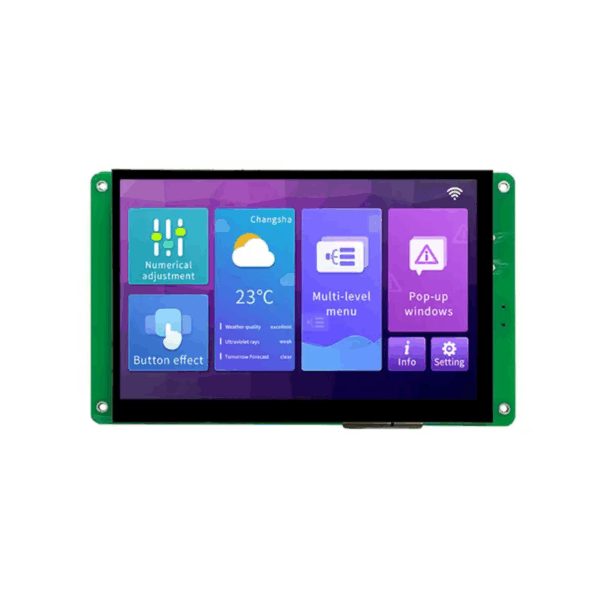

🖥️ Ekran Özellikleri

• Panel Tipi: IPS TFT LCD

• Renk Sayısı: 16.7M (24 bit, 8R8G8B)

• Çözünürlük: 1280 × 800 piksel

• Aktif Görüntü Alanı (A.A.): 150.8mm (G) × 94.6mm (Y)

• Görünüm Alanı (V.A.): 150.8mm (G) × 94.6mm (Y)

• Görüntüleme Açısı: 85°/85°/85°/85° (Sol/Sağ/Üst/Alt)

• Arka Işık: LED

• Parlaklık: 250 nit

⚡ Güç Gereksinimleri

• Çalışma Voltajı: 6V ~ 36V (Tavsiye edilen: 12V)

• Çalışma Akımı:

  • Arka ışık açıkken: 265 mA @12V

  • Arka ışık kapalıyken: 135 mA @12V

🌡️ Çevresel Koşullar

• Çalışma Sıcaklığı: -20°C ~ +70°C

• Depolama Sıcaklığı: -30°C ~ +85°C

• Çalışma Nemi: %10 ~ %90 RH

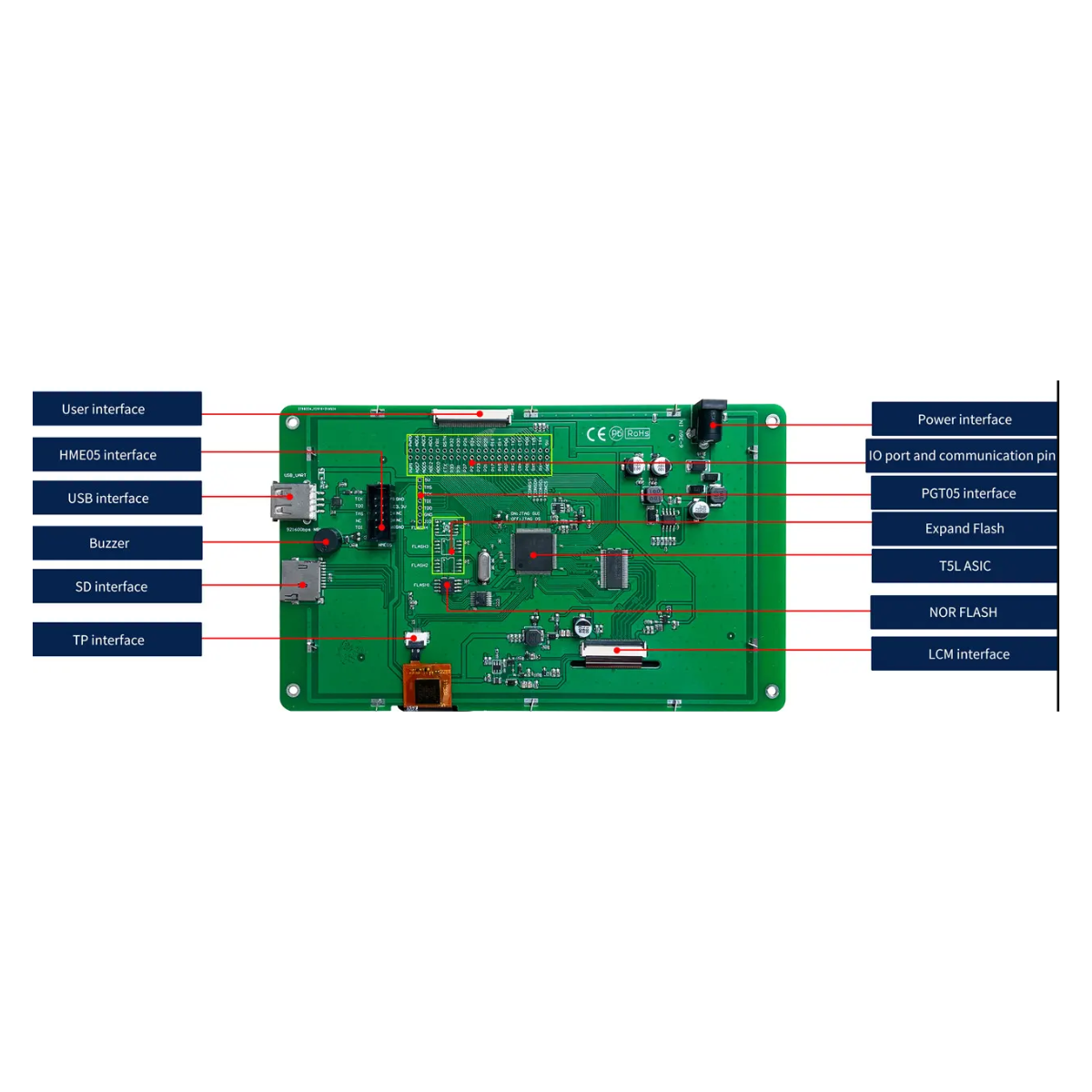

🧩 Arayüz ve Bağlantılar

• USB Arayüzü: Var

• SD Kart Girişi: Var (SDHC/FAT32 uyumlu)

• Soket: 50 Pin – 0.5 mm FCC bağlantı

💾 Bellek

• Font Alanı: 4 ~ 12 MByte

• Görsel Depolama: 12 ~ 4 MByte (JPEG)

• RAM: 128 KByte

• Nor Flash: 512 KByte

🔉 Çevre Birimleri

• Dokunmatik Panel: Kapasitif (G+G yapısı)

• Buzzer: Var

🖥️ Kullanıcı Arayüzü Sürümü

• Desteklenen UI: TA / DGUS II (DGUS II önceden yüklü)

📦 Boyut ve Ağırlık

• Fiziksel Boyut: 186.4mm (G) × 112.1mm (Y) × 21.0mm (D)

• Net Ağırlık: 290g
