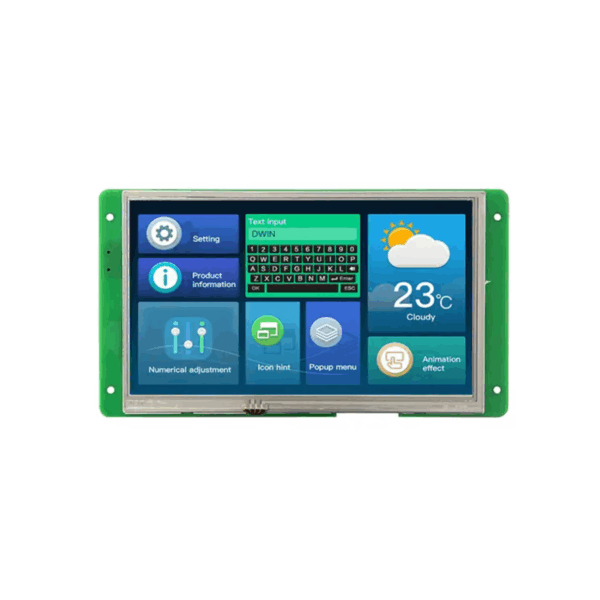

7 Inch DWIN HMI Display Rezistif Ekran – Dokunmatik

Açıklama

7 inç Dwin HMI Ekranı, RESİSTİVE dokunmatik ekranıyla yüksek kaliteli bir TFT LCD modülünü bir araya getiren bir HMI (İnsan Makine Arabirimi) ekran modelidir. Bu ekranlar, herhangi bir MCU (Mikrodenetleyici Birimi) tarafından kontrol edilebilen UART portuyla birlikte basit ve güçlü bir komut setine sahiptir. Bu nedenle çeşitli elektronik ekipmanlarda TFT ekran ve dokunmatik kontrolör olarak kullanılabilirler.

Model No: “DMG80480C070_04WTR”

Genel Özellikler:

• Ekran Boyutu: 7,0 inç
• Çözünürlük: 800 x 480 piksel
• Arayüz: TTL/CMOS
• Bağlantı: 10Pin_1.0mm bağlantı
• Veri İndirme: SD kart veya çevrimiçi seri bağlantı noktası kullanarak
• GUI Geliştirme: DWIN DGUS V7.6
• ASIC Bilgileri: T5L0 ASIC, DWIN tarafından geliştirildi ve seri üretimde 1MByte Nor Flash çip üzerinde kullanılarak 512KByte kullanıcı veritabanını depolamak için 2019 yılında kullanıldı.

Görüntü Özellikleri:

• Renk: 262K renk
• LCD Tipi: TV-TN, TFT LCD
• Görüş Açısı: Normal görüş açısı, 70°/70°/40°/30° (L/R/U/D)
• Görüntüleme Alanı: 154,08 mm (G) × 85,92 mm (Y)
• Parlaklık: 200 nit

Dokunmatik Parametreler:

• Dokunmatik Tipi: RTP (Rezistif dokunmatik panel)
• Dokunma Modu: Destek noktasına dokunma ve sürükle
• Yüzey Sertliği: 3H
• Işık Geçirgenliği: %80’in üzerinde

Güç:

• Güç Gerilimi: 4,5 ~ 5.5V
• Çalışma Akımı: VCC = +5V, Arka ışık açık, 545mA

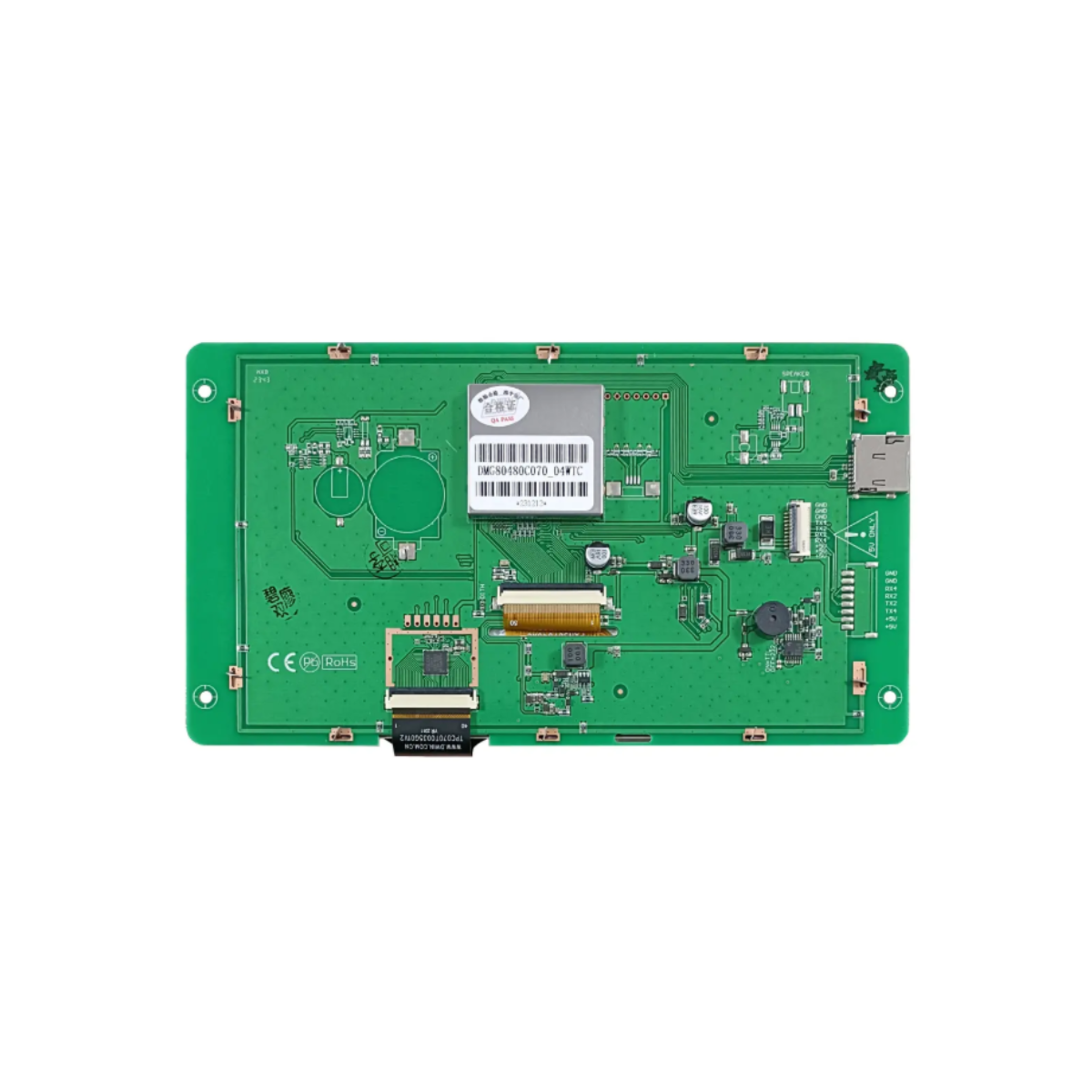

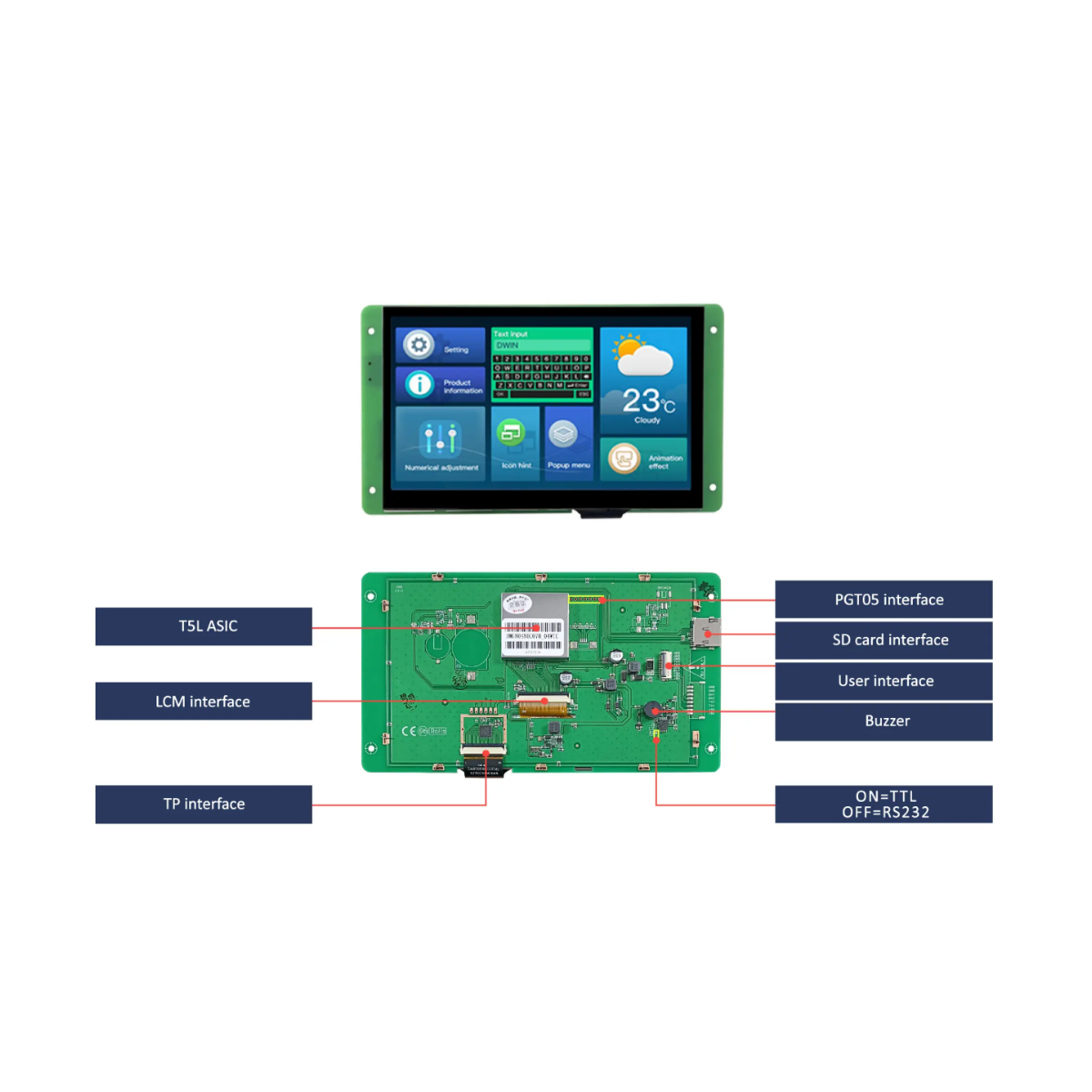

Arayüzler:

• LCM arayüzü: FPC50_0.5mm, RGB arayüzü
• RTP arayüzü: FPC4_1.0mm
• CTP arayüzü: COB yapısı, IIC arayüzü
• Baud Hızı: 3150 ~ 3225600bps, tipik değer 115200bps
• Çıkış Voltajı: Çıkış 1, Iout = 1mA; 3,0 ~ 3,3V / Çıkış 0, Iout = -1mA; 0 ~ 0.3V
• Giriş Voltajı: (RXD Giriş) 1, Iin = 1mA, 2.4 ~ 5.0V / (Giriş 0) Iin = -1mA, 0 ~ 0.5V
• Kullanıcı Arayüzü: Güç kaynağı ve seri iletişim için 10Pin_1.0mm soket
• İndirme Hızı (tipik değer): 12KByte/s
• Flash: Yazı tipleri, resimler ve ses dosyaları için 16MBytes NOR Flash. Yeniden yazma döngüsü: 100.000’den fazla kez
• Ses: 3V pasif buzzer. Güç tüketimi: <1W
• SD Arayüzü: FAT32 formatını destekler. İndirilen dosyaları istatistiklerde görüntüleme. İndirme hızı: 4Mb/sn
• PGT05 Arayüzü: Ürün yanlışlıkla çöktüğünde, DGUS çekirdeğini güncellemek ve ürünün normale dönmesini sağlamak için kullanılabilir.
